E970 - Paralelismo


Para la medición de paralelismo de los rodillos y otros objetos en numerosas aplicaciones. El E970 es especialmente adecuado cuando muchos objetos se van a medir, alinear, y cuando las distancias son largas. Cualquier objeto elegido o la línea de base se pueden utilizar como una referencia.

- Para la medición de paralelismo tradicional con prism.2 angular
- Especialmente adecuado cuando muchos objetos se van a medir y alinear
- Para las máquinas de hasta 80 m (40 m + 40 m)
- También mide el nivel y la planitud de las cajas de succión y fundaciones


Bluetooth alineador laser True PSD

PARA LA MEDICIÓN DEL PARALELISMO, ¡Y MÁS!



El sistema de Paralelismo Easy-Laser® E970 utiliza el método tradicional en el que un rayo láser se orienta junto a la máquina y luego se desvía 90 grados hacia el objeto de medición mediante un prisma de penta.

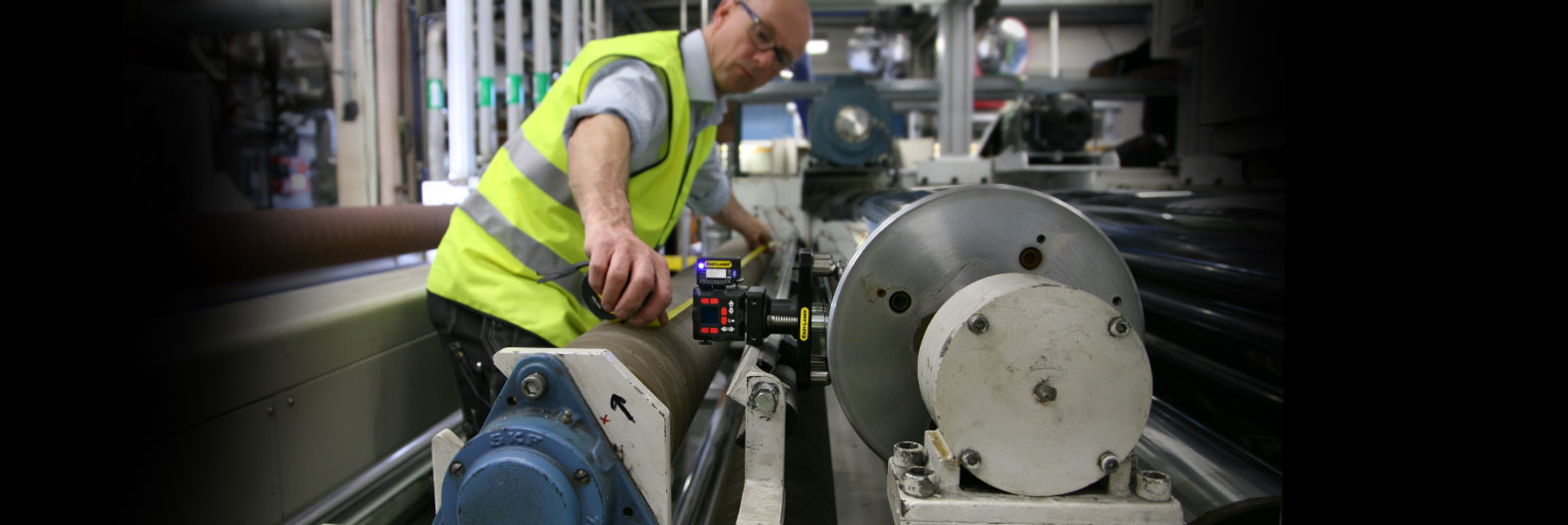

El prisma se mueve a lo largo del haz, que se desvía a cada rollo que se va a medir, y tal vez alineado. Se miden ambos extremos del rollo, y se obtiene un valor angular que se compara con la línea de referencia (línea de base) o un rollo de referencia. Además de las máquinas de papel, las máquinas de impresión y los laminadores, también puede medir y alinear rieles, rieles aéreos, cortadoras de hojas metálicas y muchos otros tipos de máquinas.

El E970 es especialmente adecuado cuando se deben medir y alinear muchos objetos y al medirlos a una larga distancia. La distancia máxima con un sistema estándar es de 80 metros, el número de objetos de medición puede ser varios cientos, pero es más probable que esté limitado por otros factores prácticos que el software del sistema. La alineación de los rodillos se puede realizar en modo directo con realimentación instantánea. Puede agregar, eliminar y volver a medir objetos en cualquier momento durante la medición. El resultado se muestra gráficamente y digitalmente en una tabla, y un informe PDF puede producirse directamente en el sitio. Luego, transfiera los resultados a su PC y al software de base de datos EasyLink ™ (incluido).



SISTEMA VERSÁTIL PARA DIFERENTES TIPOS DE MEDICIONES.



Easy-Laser® E970 no solo se limita a la medición de paralelismo. También puede usar el sistema para medir el nivel, la rectitud y la horizontalidad en las secciones de los cables (cajas de succión), la planitud en los cimientos y la rectitud de los rollos. Con algunos accesorios también puede hacer la alineación del eje. Esto hace que el E970 sea una solución muy rentable para su departamento de mantenimiento.
